穿孔液压机技术参数

发布时间:2018/4/26
  南通天王液压机械有限公司生产的YMCl200穿孔液压机是黑色金属管材挤压生产线中的主要配套设备,用于在挤压管材之前,将加热锭坯镦粗及穿孔。
  本体为立式,由上、下横梁及拉杆和柱套构成一个封闭的预应力框架。活动横梁在镦粗缸和穿孑L缸作用下,完成穿孔工序。采用回转式双穿孔筒,可以使装出料与镦粗、穿孔同时进行。装、出料机械手完成加热坯料的送进与空心坯料的取出。穿孔针的更换则由换针装置完成。涂粉摆杆可对坯料进行润滑。下横梁还装有顶抽缸。

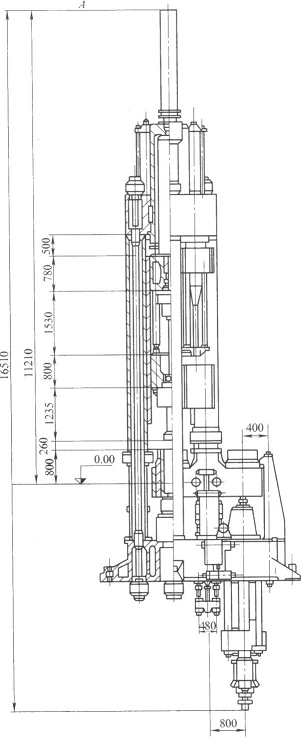

      图 YMCl200穿孔液压机结构简图
  YMCl200穿孔液压机的技术参数为:
   公称力          12MN
   液体工作压力 20MPa
   穿孔行程 2185mm
   镦粗行程 1095mm
   顶出力 3.5MN
   支承力 4~12MN
   穿孔速度 0.03~0.3m/s
   外形尺寸 4.93m*4.5m*17.71m
   设备重量 270.5t(不包括水泵站)
